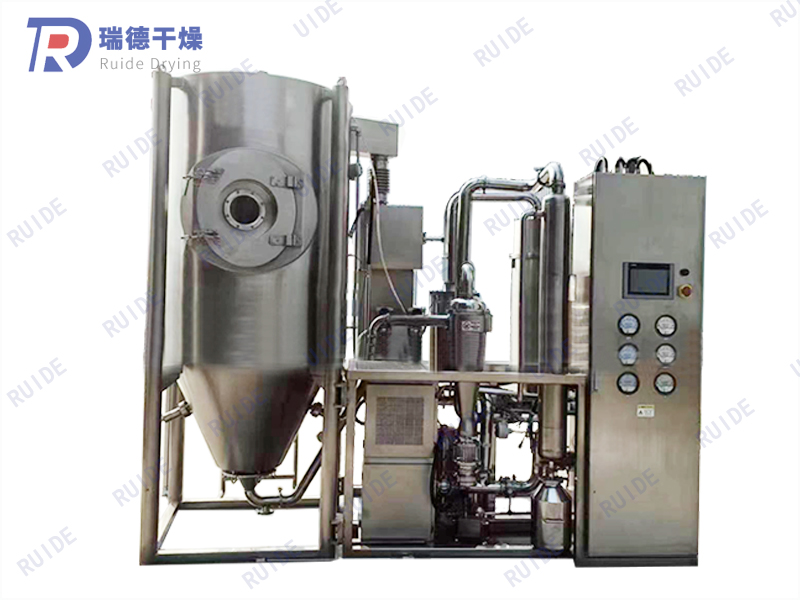

產品概述

RDBLPW系列閉路循環噴霧干燥機是有機溶劑類料漿干燥的專用設備。該機組是由氮氣（或其他惰性氣體）作為干燥循環氣體，干燥過程物料可以防止氧化、同時有機溶劑可以回收。閉式循環噴霧干燥機一般用于乙醇、丙酮、己烷等有機溶劑類制備料漿的粉體干燥，設備采用防爆設計，干燥過程安全環保。

主要用途

RDBLPW系列閉路循環噴霧干燥機適用于干燥過程要防止氧化，干燥后粉體一致性要求高。如醫藥、化工、食品、鋰電材料等行業粉體。通過離心噴霧可得到平均粒徑10-100μm的粉體。當然整個干燥過程是在氮氣保護下完成的，有機溶劑可以同時得到回收。

工作原理

RDBLPW系列閉路循環噴霧干燥機是在密閉的環境下工作，干燥介質為惰性氣體(一般為N2)，適用于有機溶劑的物料干燥有毒氣的物料或干燥過程中易發生氧化的物料的干燥。該系統采用惰性氣體作為循環氣體，對干燥的物料具有保護作用，循環氣體經歷載濕、去濕的過程，介質可重復使用。氮氣經加熱器加熱后進入干燥塔，液體物料經螺桿泵輸送至離心噴頭處，液體被高速循環的霧化器霧化成液滴，在干燥塔內完成熱質交換過程，被干燥后的粉狀物料從塔底排出，被蒸發的有機溶劑氣體在風機負壓的壓力下，把夾在氣體中的粉塵經旋風分離器、噴淋塔除塵后飽和的有機溶劑氣體經冷凝器冷凝成液體排出冷凝器，不凝性氣體介質連續加熱后作為干燥載體在系統內重新循環使用。而常規的普通的離心噴霧干燥是通過不斷的送、排風達到排濕的目的，這也是防爆型閉式離心噴霧干燥設備與普通離心噴霧干燥設備的一個明顯區別；干燥系統內干燥介質為N2，內部為正壓操作，保持一定的正壓值，如果內部壓力下降，由壓力變送器來自動控制N2進量，保證系統壓力平衡。

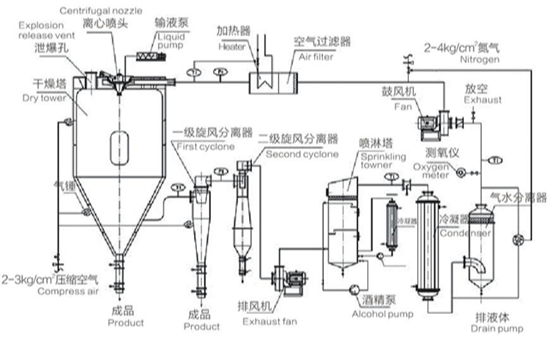

結構示意圖

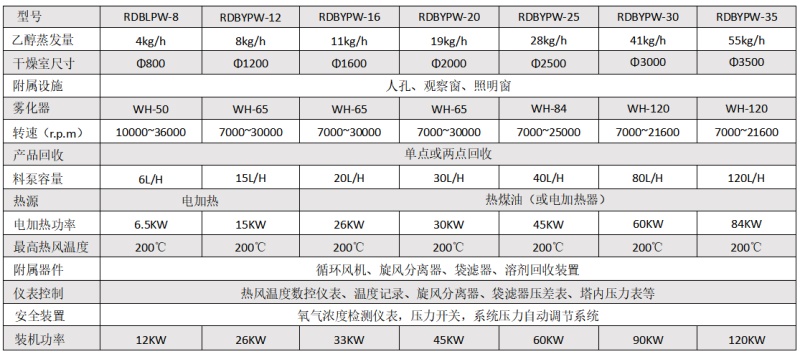

技術參數

說明：

1．上述規格設備適合少量產品的研究開發、噴霧造粒、小批量生產或大規模生產等用途；

2．乙醇蒸發量以熱風進口溫度140℃、出口溫度70℃為基準。
